薄板溶接や中厚板の溶接は、同じ図面どおりに進めたつもりでも、歪みで寸法が合わず手直しが増えることがあります。その原因は入熱や溶接順序だけでなく、継手形状・公差設定・治具の考え方、さらには外注時の依頼情報の不足まで、複数の要素が重なるためです。
歪みが起きる仕組みから現場段取り、溶接後の修正、業者へ依頼する際の見積・検査条件の整理まで、すぐ使える対策のポイントを体系的に解説します。

1. 歪みを抑える薄板・中厚板の溶接加工のポイントを押さえて不良と手直しを減らすために、発生メカニズムから工法選定・治具・指示項目までを工程として整理する

溶接の歪み対策は「TIGか半自動か」だけで決まりません。薄板溶接ではわずかな熱でも反りや波打ちが出やすく、中厚板でも溶接長や溶着量次第で角変形や寸法ズレが発生します。
外注で品質を安定させるには、歪みの仕組みを理解したうえで、溶接方法・入熱・溶接順序・治具固定・検査までを一連の工程として設計できる業者を選ぶことが近道です。

1-1. 歪みが起きる仕組み

溶接は接合部を局所的に高温へ加熱するため、加熱部は膨張しようとしますが、周囲の冷えた母材に拘束され自由に伸びられません。その後の冷却で溶接部が収縮すると、拘束の差が残留応力となって反り・曲がり・ねじれ等の溶接歪みになります。
重要なのは、歪みは作業者の腕だけの問題ではなく「溶接加工そのものが持つ熱的特性」で起こる点です。発注側がこの前提を押さえると、溶接条件や治具、仕上げ・検査条件まで含めた現実的な歪み対策の打ち合わせがしやすくなります。

1-2. 薄板と中厚板の違い

薄板は剛性が小さいため、板厚に対して溶接入熱が相対的に大きくなり、座屈変形（波打ち）や反りが起きやすいのが特徴です。特に大きな平面を持つカバーや筐体、外観面にビードが出るステンレス製品は、わずかな歪みでも組立性・平面度・見た目に直結します。
一方、中厚板は薄板より変形しにくいものの、長い溶接線・多点溶接・溶着量が多い条件では角変形や寸法変化が無視できません。歪みが大きく出てから矯正しようとすると手戻りコストが増えるため、薄板も中厚板も「溶接前に抑える」発想が外注では重要です。

1-3. 歪みの種類

溶接歪みは「どの方向に、どの形で動くか」を先に想定すると対策が立てやすくなります。代表的な歪みを把握し、図面のどの寸法・穴位置・平面度に効くかを業者と共有することが、溶接加工外注の失敗防止につながります。

• 反り：板全体が弓なりに曲がり、カバーや扉でガタつきが出やすい
• 角変形：T継手やすみ肉で起きやすく、直角度や当たり面が狂う
• ねじれ：箱形状や長尺部品で発生し、組立時に対角が浮く
• 縦収縮・横収縮：溶接線方向／直角方向に縮み、穴ピッチや外形寸法がズレる
• 波打ち（座屈）：薄板溶接で起きやすく、外観不良・研磨工数増の原因になる

1-4. 熱影響の見方

歪みは「入熱の総量」と「熱が集まる位置」で決まります。同じTIG溶接でも、速度が遅く同一点に熱を与え続ければ総入熱は増え、歪みが大きくなることがあります。現場では、溶接線の長さ、連続溶接か断続か、仮付けの間隔、治具の接触（放熱）などで熱の逃げ方が変わり、結果として歪み量が変化します。
外注時は「どこが重要面か」「どこに熱が集まると困るか」を伝え、溶接順序やクランプ位置を含めた歪み対策を前提に工程を組んでもらうことが有効です。

1-5. 溶接法の選び方

薄板溶接＝TIG、中厚板＝半自動と機械的に決めるのではなく、材質・板厚・形状・溶接長・外観要求・数量・後工程まで含めて選びます。以下は判断の整理例で、発注図の仕様検討や業者との打ち合わせに使えます。

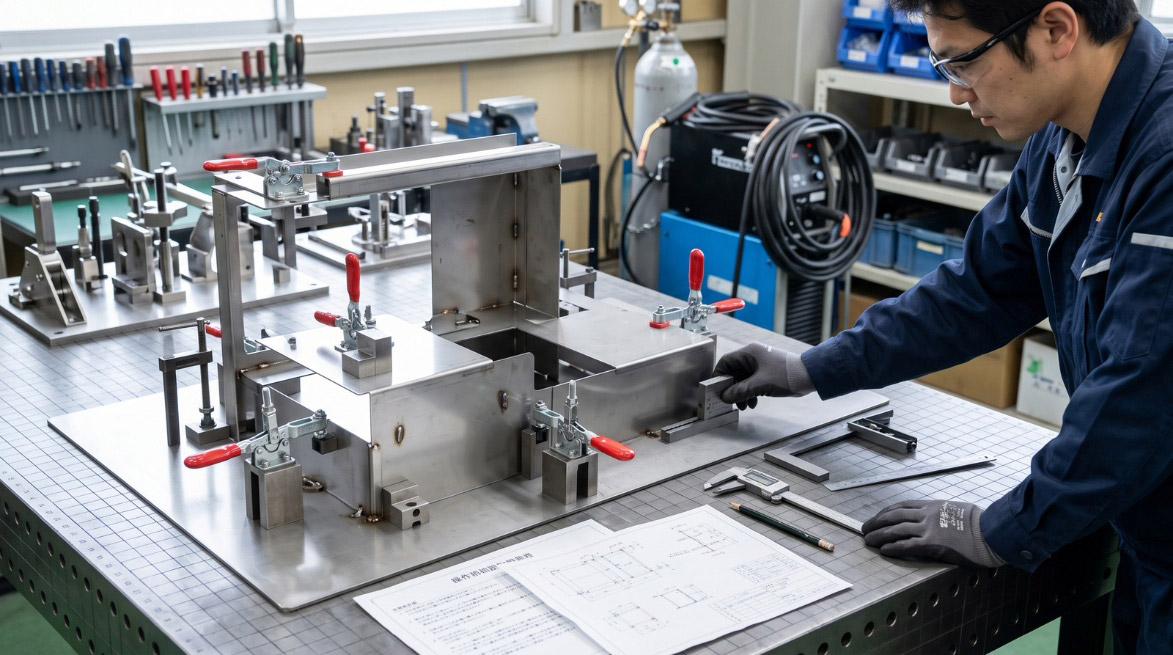

1-6. 治具の使い方

治具固定は歪み対策の基本ですが、強く締めればよいわけではありません。過度な拘束は残留応力を大きくし、条件によっては割れリスクや、治具を外した瞬間の戻り（スプリングバック的な変形）を招くことがあります。
薄板では「クランプ位置」「当て板」「放熱（除熱）」「裏当て」なども効き、外観と平面度の両立に影響します。薄板溶接に強い業者ほど、仮付け・治具・溶接順序をセットで工程設計し、歪みの出方を見越して固定方法を決めています。

1-7. 事前に決める項目

溶接の歪み対策を外注で成立させるには、図面寸法だけでなく「優先順位」と「検査の考え方」まで事前に合意することが重要です。特に、外観面の要求や研磨範囲が曖昧だと、手直しや追加費用が発生しやすくなります。

• 重要面：平面度が必要な面、組立基準面、見える面（意匠面）
• 許容範囲：反り・ねじれの許容、穴位置の重要度、直角度の必要性
• 溶接指示：溶接長、脚長、連続／断続、全周要否、裏波や溶け込みの要否
• 仕上げ：ビード仕上げ、研磨番手、焼け取り、ヘアライン方向など
• 表面処理：塗装、メッキ、酸洗い、パッシベート等との整合
• 検査：どの寸法をどの治具・測定方法で確認するか

2. 設計と図面で歪み対策を先回りするために、溶接指示・公差・継手形状を「加工と検査が成立する形」に落とし込み、外注先と判断基準を共有する

歪みは現場の工夫で減らせますが、設計・図面で先に地雷を減らすほど、品質とコストは安定します。
溶接加工の外注では、加工側が迷わず工程設計できる情報を図面と仕様書に持たせることが、見積精度向上と短納期対応にも効きます。

2-1. 溶接指示の書き方

溶接記号や脚長だけでなく、「どこをどこまで」「外観をどこまで求めるか」を書き分けると歪み対策が成立しやすくなります。たとえば“全周溶接”はシール性や強度には有効でも、薄板では入熱が増えて反りが出やすく、研磨工数も増えがちです。
また、断続溶接が許される箇所を明確にできれば、入熱と溶着量を下げられ、薄板溶接の歪みのリスク低減につながります。指示例としては、重要面の裏側に溶接を逃がす、見える面はビード仕上げを指定する、など「用途に合う優先順位」を図面で伝えることが有効です。

2-2. 公差の考え方

溶接後の公差は、切断・曲げ単体の公差とは別物として扱う必要があります。溶接による収縮で穴ピッチや外形が動くことがあるため、「溶接後に基準を作る」「基準穴は溶接後に追加工する」など工程を含めた設計が有効です。
どうしても高精度が必要な部位は、溶接後にマシニング等で仕上げる選択肢もありますが、記事の主題としては板金・溶接側での先回りが中心です。
公差は全箇所を厳しくするより、組立に効く寸法・穴位置に絞って管理するほうが、コストダウンと品質安定に直結します。

2-3. 継手形状の決め方

継手形状は、強度だけでなく歪み量と外観を左右します。同じ強度を満たすなら、溶接金属量を減らせる形（適正な開先、余盛り過多を避ける設計、溶接長の低減）ほど歪み対策になります。
また、板金加工では曲げフランジやリブを設けて剛性を上げる、スポット溶接やかしめ、ねじ止めとの併用を検討するなど、溶接そのものを減らす設計が有効です。ステンレス外観部品では、溶接位置を見えにくい面へ逃がす、ヘアライン方向と研磨方向を揃える等、意匠を含めて継手を決めると手直しを減らせます。

3. 段取りで差がつく歪み低減の現場ノウハウとして、仮付け・溶接順序・入熱管理をセットで運用し、薄板でも中厚板でも再現性のある品質に寄せる

同じ図面でも、段取りが変わるだけで歪み量は大きく変化します。外注先選定では「設備」だけでなく、薄板溶接の経験、治具と仮付けの考え方、順序の組み立て方まで確認すると、品質のバラつきを抑えやすくなります。

3-1. 仮付けの要領

仮付けは単なる位置決めではなく、歪みをコントロールするための重要工程です。薄板では仮付け点が少ないと熱で開きやすく、多すぎると局所入熱が増えて波打ちの原因になります。
また、仮付け位置が偏ると収縮が片寄り、反りやねじれが出やすくなります。発注側は「重要面に対してどちら側から溶接するか」「仮付け痕が外観に出てよいか」などを共有し、業者に最適な仮付け計画を任せられる状態を作るのが有効です。

3-2. 溶接順序の組み方

薄板は熱が一方向に集中すると歪みが急増するため、溶接順序で熱を分散させます。代表例は、左右交互、中央から外側、対称溶接、短いビードを分散して入れる、断続溶接を活用する、といった考え方です。
箱形状の筐体では、面を作ってから閉じるのか、先に枠を固めるのかでねじれ量が変わることがあり、順序自体が品質条件になります。

• 長尺の溶接線は一気に走らず、区間を分けて対称に進める
• 歪みが出る面を「拘束する」「放熱させる」段取りを先に作る
• 外観面は最後に熱を入れない順序にして焼けと歪みを抑える
• 複数継手がある場合は、剛性が上がる順に組んでねじれを抑える

3-3. 入熱の管理

入熱は電流だけでなく、溶接速度・アーク長・パルス条件・ワイヤ送給・溶着量で実質的に決まります。薄板のTIG溶接では低電流域の安定性やパルスで入熱を抑えつつ、溶け落ち・穴あき・焼け過多を避ける調整が要点です。
半自動溶接でも、条件を詰めれば薄板に対応できますが、スパッタやビード外観、裏側の焼けが後工程に影響するため管理項目を明確にします。

4. 溶接後に慌てない歪み修正と仕上げの考え方として、矯正方法・研磨品質・表面処理や組立など後工程との整合を先に決め、手直しコストを読める状態にする

どれだけ歪み対策をしても、ゼロ歪みが常に成立するとは限りません。外注では「どこまでを溶接工程で抑え、どこからを矯正・仕上げで吸収するか」を決めておくと、見積と納期が安定します。

4-1. 矯正の選択肢

矯正は最終手段ではありますが、現実には必要になることがあります。ただし矯正は、製品の薄さ・面積・材質（特にステンレス）によって難易度が大きく、矯正できても外観面に痕が出る場合があります。
代表的には、機械矯正、加熱矯正、治具に戻しての再拘束などがあり、どれを選ぶかでコストと外観が変わります。

• 機械矯正：当て治具とプレス等で修正。外観面は痕に注意
• 加熱矯正：熱を使って戻すが、焼け・物性変化リスクに注意
• 再拘束＋部分溶接：順序を変えて追加溶接し、収縮で戻す考え方
• 設計変更：リブ追加や溶接長削減で根本から歪みを減らす

4-2. 研磨と外観

ステンレス製品など外観品質が重要な場合、溶接ビードの仕上げはコストに直結します。「どこまで研磨するか」「ヘアラインを残すか」「鏡面に近づけるか」で工数が大きく変わり、歪み取りの難易度も上がります。
また、研磨は熱を持ちやすく、薄板では研磨工程自体が反りの原因になることがあります。
外注では、外観面の範囲、溶接焼けの許容、研磨番手、仕上げ方向を仕様として渡し、見積段階で歪み対策と仕上げの両立方法を相談するのが有効です。

4-3. 後工程との整合

溶接後に塗装、メッキ、酸洗い、パッシベート、組立が続く場合、歪みと仕上げの判断基準は後工程で変わります。たとえば塗装品なら多少の研磨目は隠れますが、膜厚で嵌合が変わることがあります。
ステンレス素地の外観品なら、焼け取りや研磨のムラがクレーム要因になりやすく、検査基準の明確化が必須です。板金加工（切断・曲げ・穴あけ）→溶接→仕上げ→検査→表面処理までを一貫で相談できる業者だと、工程間の手戻りを減らしやすく、短納期の金属加工にもつながります。

5. 外注で歪みを抑えた溶接品質を安定させる依頼の要点として、見積情報・検査基準・短納期の進め方を整え、業者の工程設計力を引き出して再発を防ぐ

溶接の歪みは、外注先の現場努力だけに任せると再発しやすい不具合です。発注側が「必要情報を揃える」「優先順位を決める」「検査方法まで合意する」ことで、業者は溶接方法・治具・順序を最適化しやすくなります。
イコマ工業ではTIG溶接、半自動溶接、ロボット溶接に加え、薄板や外観品質、歪み低減を重視する案件でファイバーレーザー溶接も選択肢として検討できます。

5-1. 見積に必要な情報

見積の精度は、図面枚数より「判断に必要な情報が揃っているか」で決まります。溶接の歪み対策を前提にした見積では、材質・板厚・表面状態だけでなく、外観要求や重要面、溶接指示の意図まで伝えることが重要です。
特に薄板溶接は段取り依存が大きく、治具の要否や溶接順序の工夫で工数が変動します。

5-2. 検査条件の決め方

外観が良くても寸法がズレていれば組立不良になります。逆に寸法が合っていても、外観面のビードや焼けが許容外なら不良扱いになります。外注で品質安定を狙うなら、受入検査で揉めやすい項目を先に決め、測定方法と判定基準を共有するのが効果的です。

• 幾何公差：平面度、直角度、反り量（基準面と測定点）
• 寸法：全体寸法、穴位置、穴ピッチ、曲げ位置
• 溶接品質：ビード外観、脚長、アンダーカット、溶接抜け、割れ
• 外観：焼け取り要否、研磨番手、傷の許容レベル
• 検査タイミング：溶接後すぐか、仕上げ後か、表面処理後か

5-3. 短納期の進め方

短納期対応では、溶接歪みが出てから修正する時間がありません。そのため、見積前の段階で「歪みが出やすい形状か」「重要面はどこか」「治具が必要か」を先に議論し、工程の手戻りを潰すことが最短ルートになります。
実務では、図面段階での事前相談、試作での歪み傾向確認、重要寸法の測定治具化、ロボット溶接やファイバーレーザー溶接の適用検討などが効きます。
薄板溶接の反り、ステンレス溶接の歪み、溶接後の研磨コストでお困りの場合は、「TIGと半自動のどちらを指定すべきか分からない」段階でも、用途と要求品質を共有していただければ、歪み対策を含む工法選定から整理しやすくなります。

まとめ

薄板溶接や中厚板の溶接では、入熱による収縮が歪みの主因となり、反り・角変形・波打ちなどの不良や手直しを招きます。
歪み対策は、溶接法の選定、治具固定、仮付け、溶接順序、入熱管理、矯正と仕上げまでを一連の工程として設計段階から織り込むことが重要です。図面では溶接指示、公差、継手形状、外観基準、検査条件を明確化し、外注時の認識差を減らします。
短納期でも品質を安定させるには、実績ある業者へ必要情報を揃えて依頼することが近道です。
