金属部品の量産を進めるうえで、「プレス金型や治具をどう設計し、どこまで外注すべきか」で悩む担当者は少なくありません。精度・コスト・納期を両立させるには、設計から試作・量産立ち上げまでの全体像と進め方を早い段階で整理しておく必要があります。当社は、協力会社と連携して設計から試作・量産立ち上げまで行っています。
本記事では、プレス金型と治具の役割から、外注か内製かの判断基準、外注先選定のポイント、量産トラブルを防ぐ設計・試作の進め方までを、製造業の実務目線で解説します。見積前に押さえるべき情報や、よくある失敗例も交えながら、ムダのない金型・治具立ち上げの考え方を具体的に見ていきましょう。

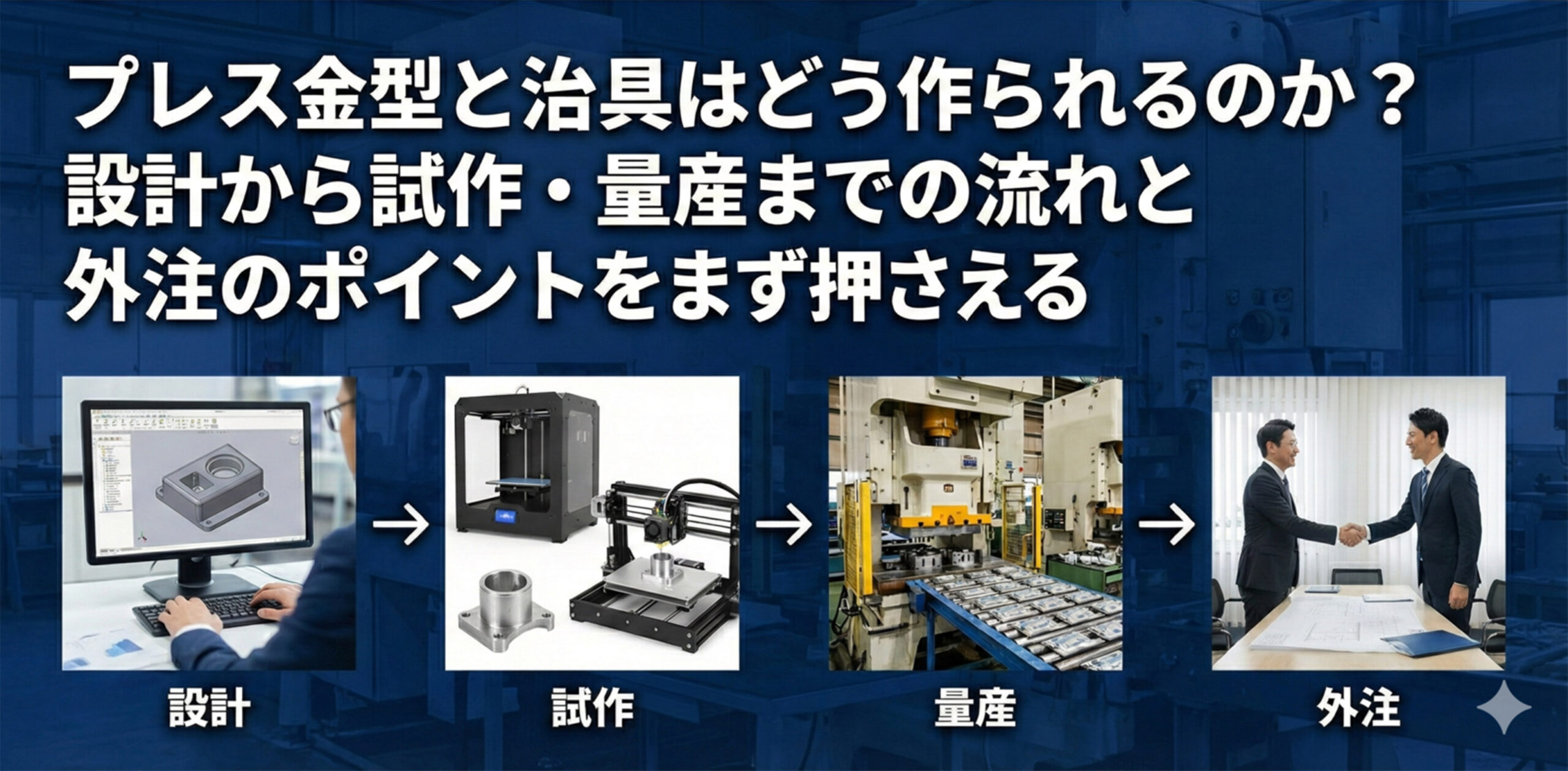

1. プレス金型と治具はどう作られるのか？設計から試作・量産までの流れと外注のポイントをまず押さえる

プレス金型と治具は、製品を安定して大量に作るための「生産の土台」です。金型製作の流れや、どの段階で外注パートナーに相談すべきかを理解しておくことで、無駄なやり直しや量産トラブルを大幅に減らせます。ここでは、金型製作の流れの全体像と、プレス金型の外注・治具製作の相談を行う際に押さえておきたい基本的な考え方を整理します。

1-1. プレス金型の役割

プレス金型は、金属板を「抜く・曲げる・絞る」などして、同じ形状の部品を高速かつ高精度で作るための工具です。一度きちんと設計・製作しておけば、ボタン一つで同じ部品を何万個、何十万個と生産できるため、製品品質とコストに直結します。金型精度が悪いと、バリ・寸法不良・割れ・反りなどの不具合が多発し、検査工数や手直し費用が増大します。

1-2. 治具の役割

治具は、加工や組立を「早く・正確に・安全に」行うための補助ツールです。例えば、穴あけ位置をズレなく決めるドリルガイドや、溶接時にワークを固定するクランプ治具などが該当します。治具があることで作業者のスキル差が小さくなり、品質のバラつきやヒューマンエラーを抑えられます。量産立ち上げ時だけでなく、既存ラインの改善やコストダウンにも有効な手段です。

• 位置決め治具：穴位置・曲げ位置を正確に揃える
• 加工治具：切削・研削・溶接などの治具固定で精度を安定
• 検査治具：合否判定を素早く行い、測定漏れを防止
• 組立治具：複数部品を同じ位置関係で組み付ける

1-3. 設計から量産までの全体像

プレス金型や治具製作の典型的な流れは、「仕様ヒアリング→設計→部品加工・組立→試作・トライ→量産フォロー」というステップで進みます。各工程は独立しているようで、実際には前工程の情報精度や設計の妙が後工程のやり直しやトラブル件数に大きく影響します。特に、製品図面や要求精度が曖昧なまま進めてしまうと、試作段階で大きな手戻りが発生し、納期とコストを圧迫します。

1-4. 外注か内製かの判断基準

金型や治具を外注にするか内製にするかは、「社内に設計・加工・メンテまで完結できる体制があるか」「投資回収できるだけの案件ボリュームがあるか」で判断するのが現実的です。自社で金型加工設備を一式そろえるには多大な投資が必要であり、難易度の高い特殊加工や短納期対応まですべて賄うのはハードルが高くなります。

• 内製に向くケース：金型点数が多く、常時更新・改造が発生する量産メーカー
• 外注に向くケース：新製品の立ち上げ時だけ金型が必要な場合
• 外注のメリット：最新設備や特殊加工、技術ノウハウを柔軟に活用できる
• ハイブリッド：基本は外注、簡易改造・メンテのみ内製など

1-5. 外注先選定で重視したいポイント

プレス金型の外注や治具製作の相談の成否は、「どのパートナーを選ぶか」で大きく変わります。単に価格だけで外注先を選ぶと、量産開始後のトラブル対応や改造、短納期の追加案件に追従できないことがあります。設計段階から相談に乗れるか、協力工場とのネットワーク力があるか、量産後もメンテナンスまで含めて伴走してくれるかを確認することが重要です。

1-6. 見積前に整理しておく情報

見積依頼の前に情報を整理しておくと、精度の高い見積が出やすく、後からの増額や仕様ブレを防げます。特に材質・板厚・年間生産量・使用プレス機のトン数などは、金型構造やコストに直結します。また、「量産初年度だけ多いのか」「今後も継続品なのか」といった生産計画も、初期投資のかけ方を決める重要な要素です。

• 製品図面・3Dデータの有無とバージョン
• 材質（SPCC・SUS・アルミなど）と板厚
• 希望ロット数・年間生産数量・製品寿命
• 使用予定プレス機の能力（トン数・ボルスターサイズ）
• 要求公差・外観レベル・検査方法

1-7. よくある失敗とトラブル要因

金型トラブルの多くは、「製品図面が固まってから慌てて金型を発注した」「図面に書き切れていない前提条件が多かった」といった情報不足やタイミングの遅れが原因です。また、試作と量産を別の会社に依頼し、情報伝達が不十分なまま進行した結果、量産立ち上げで不具合が多発するケースも見られます。

2. プレス金型と治具の設計で押さえるべき基礎と検討ステップ

プレス金型や治具の設計は、「製品仕様」「加工方法」「材料条件」の三つをバランスよく整理することから始まります。どれか一つでも曖昧なまま設計を進めると、後から金型改造や工程追加が必要となり、結果的にコストアップや納期遅延を招きます。ここでは、設計段階で確認しておきたい基礎的な検討ステップを解説します。

2-1. 製品仕様と要求精度の整理

最初に行うべきは、「どこまで精度が必要か」「どの面が重要機能面か」を整理することです。図面上の寸法公差だけでなく、組立状態や使用環境を踏まえて、重要寸法・機能寸法・外観重視箇所を明確にします。これにより、金型のどの部分にコストをかけるべきか、どこは一般公差でよいかが判断しやすくなります。

2-2. 加工方法とプレス方式の選定

製品形状と生産数量に応じて、「単発プレスで段取り替えしながら作るのか」「順送型で一気に量産するのか」を決めます。同じ製品でも、ロットが少なければ単発型＋簡易治具の方がトータルコストが安くなるケースもあります。早い段階で外注先と相談し、試作フェーズと量産フェーズで適切なプレス方式を選ぶことが、ムダな投資を防ぐポイントです。

• 単発型：一工程ずつ加工する柔軟な方式。少量生産や試作に有利。
• 順送型：コイル材を送りながら複数工程を連続で加工。大量生産向き。
• 複合型：抜きと曲げなどを一度に行う方式。工程短縮や省スペースに有効。
• 試作と量産で加工方法を変える選択肢も検討する。

2-3. 材料の選定と板厚の決定

材料種と板厚は、金型構造・プレス荷重・製品性能に大きく影響します。同じ形状でも、SPCCとSUS、アルミでは必要なプレス能力やスプリングバック量が変わるため、材料の機械特性を踏まえた設計が必要です。また、板厚をわずかに見直すだけで、金型構造がシンプルになりコストダウンにつながるケースもあります。

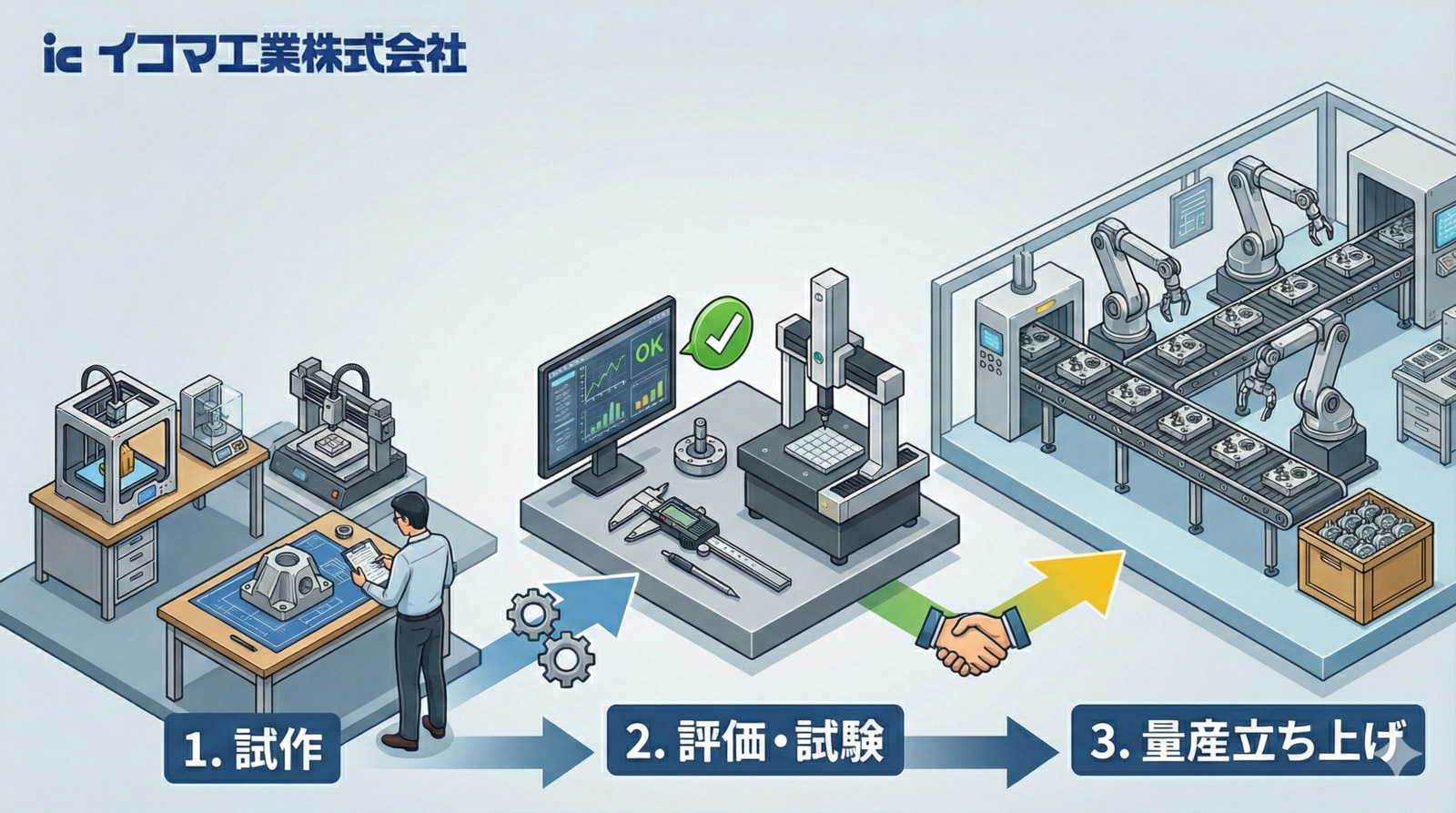

3. 試作から量産立ち上げまでの具体的な進め方

試作〜量産立ち上げのステップを明確にしておくことで、「試作では良かったが量産でNGが多発する」といった事態を防ぎやすくなります。試作金型で得られたデータや不具合情報を、量産金型の設計にきちんと反映させることが重要です。ここでは、具体的な進め方とチェックポイントを整理します。

3-1. 試作金型の製作と検証

試作段階では、量産と同じ条件でなくてもよい反面、「量産で起こりうるリスクをどれだけ先取りできるか」がポイントとなります。単発型や簡易金型を用いて成形テストを行い、形状・寸法・バリ・割れ・反りなどを確認します。このとき、単に合否を判断するだけでなく、「なぜそうなるのか」という原因を外注先と一緒に分析することで、量産金型に活きる知見が蓄積されます。

3-2. 量産金型へのフィードバック

試作段階で得た問題点や測定データを、量産金型の設計に確実に反映させることで、量産立ち上げの安定度が大きく変わります。具体的には、クリアランスや抜き順、ガイドピン位置、ストリッパ構造などを見直し、量産時の安定性と寿命を向上させます。また、治具側で吸収すべき点（位置決め、バリ取り、検査ジグなど）を整理しておくと、ライン立ち上げがスムーズになります。

• NG品サンプルと測定結果を設計者と共有する
• 材料ロット差やプレス条件の変動も併せて記録する
• 「金型で対策」「治具で対策」「検査で検出」の役割分担を決める
• 量産を想定した段取り・金型交換性も確認しておく

3-3. 量産立ち上げ時のチェックポイント

量産立ち上げでは、「初期だけ調子が良い」のではなく、「継続して安定しているか」を見ることが重要です。数ショットだけではなく、実際の生産速度に近い条件で一定ショット数を試し、寸法の推移や工具摩耗の状況を確認します。また、作業者の教育や治具の使いやすさ、安全性も含めて総合的に評価することで、ライン全体として無理のない生産体制を構築できます。

4. 外注でプレス金型と治具を依頼するときの実務ポイント

プレス金型の外注や治具製作の相談をスムーズに進めるには、図面や3Dデータの渡し方、公差や品質基準の伝え方、納期とコストの優先順位などを明確にすることが大切です。ここでは、担当者が実務で押さえておきたいポイントを、できるだけ具体的に整理します。

4-1. 図面と三次元データの渡し方

外注先に情報を渡す際は、「2D図面だけ」「3Dデータだけ」といった片寄った渡し方ではなく、双方を組み合わせるのが理想です。3Dデータは形状把握に便利ですが、公差・表面仕上げ・抜き勾配などの情報は2D図面に明記する必要があります。また、データ形式（STEP,IGES,Parasolidなど）やバージョンを事前に確認し、変換時のトラブルを防ぎます。

4-2. 公差と品質基準の伝え方

公差や品質基準は、「書いてあるから伝わる」わけではなく、「どこまでを良品とみなすか」を外注先と同じイメージで共有することが重要です。図面上の寸法公差記入に加え、「ここは±0.05mm必須」「ここは見た目重視」「ここは機能には効かない」など、優先順位をコメントで伝えると設計提案がしやすくなります。

• 一般公差と特別公差を明確に分ける
• 外観検査の判断基準（キズ長さ・打痕の許容など）を写真付きで共有
• 検査頻度・ロットごとの抜き取り数を事前に決める
• 「このレベルならOK」という実物サンプルを基準としておく

4-3. 納期とコストを両立させる工夫

短納期・低コスト・高品質を同時に成立させるには、早い段階で外注先と情報を共有し、「どこまでを優先するか」を一緒に決めていくことが不可欠です。例えば、初回立ち上げは簡易金型でスピード優先、その後に量産金型に移行する二段構えにすることで、量産立ち上げのタイミングを逃さずに済むケースがあります。東大阪のネットワークのように、協力工場を束ねて短納期対応ができるパートナーと組むことも有効です。

5. プレス金型と治具の外注でムダを減らし量産トラブルを防ぐ考え方

プレス金型の外注や治具製作の相談を単発の「発注・納品」の関係として捉えるのではなく、「製品ライフサイクル全体を一緒に支えるパートナー」として考えることで、ムダな手戻りや量産トラブルを大きく減らせます。設計初期からの早期相談、試作〜量産までの情報共有、メンテナンスや改造まで見据えた長期的な協力体制を築くことが理想です。
イコマ工業株式会社は、東大阪のネットワークを活かし、金属加工・特殊加工・金型製作・試作・短納期対応まで一貫してサポートできる体制を整えています。「お客様の求めているものを安全に供給」することを第一に、仕様のすり合わせから設計提案、協力会社との連携、量産フォローまで伴走します。
新製品立ち上げでプレス金型や治具についてお悩みがある場合や、既存品のコスト見直し・トラブル対策を検討されている場合は、図面が固まりきる前の段階からお気軽にご相談ください。早期の段階で一緒に検討を進めることで、ムダな投資を抑えつつ、安定した量産と品質確保につなげていくことができます。

まとめ

プレス金型や治具の外注では、「どこに頼むか」以上に「何をどこまで決めて伝えるか」が品質とコスト、短納期対応を左右します。製品仕様・公差・求める生産数、試作の位置づけを早い段階で整理し、設計から試作、量産立ち上げまでの流れを見通したうえでパートナーを選ぶことが重要です。
イコマ工業株式会社は、東大阪のネットワークを使って多くの金型・治具メーカーと連携しており、金属加工・特殊加工・金型製作・試作まで一気通貫で支援できます。
本技術マガジンを通じて、プレス金型と治具の基礎知識や外注時の考え方を押さえたうえで、「ここまで決まっていれば相談できるのか」と判断材料にしていただければ幸いです。
